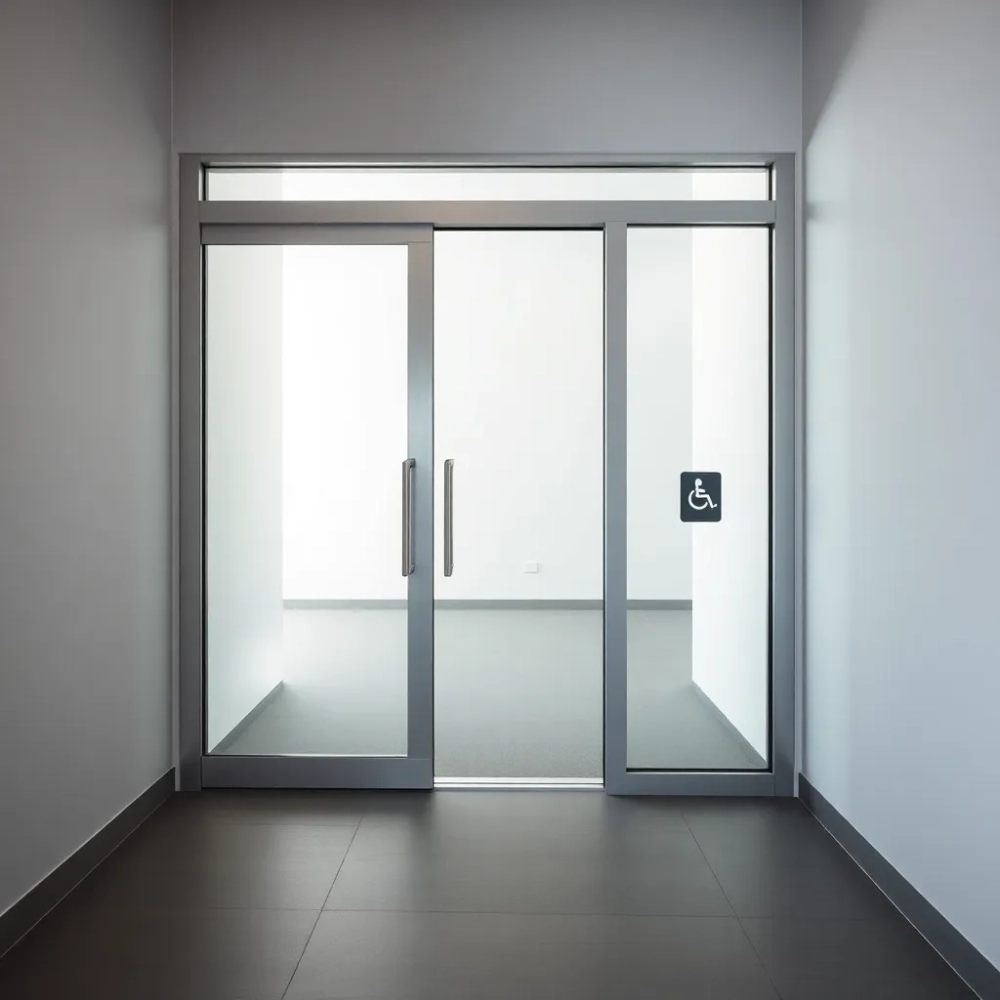

Drzwi dla niepełnosprawnych – komfort, bezpieczeństwo, dostępność

W gęstwinie piktogramów BHP łatwo przeoczyć ten jeden, który w sytuacji zagrożenia decyduje o czyimś życiu. Znak drzwi ewakuacyjnych dla niepełnosprawnych w prawo, oznaczony kodem E024 w normie PN-EN ISO 7010, wskazuje drogę osobom poruszającym się na wózku inwalidzkim, z chodzikiem albo kulami, gdy tradycyjne oznakowanie okazuje się niewystarczające. Błędna interpretacja tego symbolu, pomylenie wersji prawej z lewą, brak fotoluminescencji przy zaniku zasilania każdy z tych błędów przekłada się na realne sekundy opóźnienia w ewakuacji. W głośnym, zadymionym korytarzu te sekundy kosztują więcej niż najlepszy nawet system oddymiania.

• Co dokładnie oznacza znak E024 i dlaczego wersja prawa rządzi się osobnymi zasadami
• Zastosowanie w praktyce lokalizacje, które decydują o sensie oznakowania
• Normy, przepisy i odpowiedzialność co grozi za brak oznakowania
• Parametry techniczne i materiały jak dobrać znak do warunków eksploatacji
• Jak prawidłowo rozmieścić znaki lista kontrolna dla zarządcy budynku
• Konserwacja i kontrola okresowa
• Kryteria wyboru dostawcy certyfikat, odporność, realne parametry
• Integracja z systemem oznakowania znaki uzupełniające i komplementarność
• Scenariusze użycia jak sprawdza się oznakowanie w realnych obiektach

Co dokładnie oznacza znak E024 i dlaczego wersja prawa rządzi się osobnymi zasadami

Piktogram E024 przedstawia sylwetkę osoby na wózku inwalidzkim skierowaną frontem w stronę strzałki. Strzałka wskazuje konkretny kierunek w omawianej wersji jest to prawo. Norma PN-EN ISO 7010:2012 ściśle definiuje proporcje sylwetki, kąt nachylenia strzałki (15° w górę lub w dół) oraz odstęp między symbolem a ramką znaku. Dlatego dwa piktogramy E024 prawy i lewy nie są lustrzanym odbiciem, lecz odrębnymi znakami o różnych kodach referencyjnych.

Częsty błąd polega na traktowaniu wersji prawej i lewej jako zamiennych. Tymczasem kierunek strzałki musi fizycznie pokrywać się z rzeczywistym kierunkiem drogi ewakuacyjnej. Montaż znaku „w prawo" przy drzwiach, które w rzeczywistości otwierają się na lewo, wprowadza użytkownika w błąd w kluczowym momencie. Przepisy nie przewidują tu żadnej dowolności interpretacyjnej.

Kolor tła znaku to bezpieczna zieleń sygnalizacyjna (RAL 6032), zgodna z ogólnoeuropejską konwencją dróg ewakuacyjnych. Sylwetka i strzałka pozostają białe, co zapewnia kontrast widoczny nawet przy 60% zadymieniu. Taki kontrast nie jest kwestią estetyki ludzkie oko w warunkach stresu reaguje na granice plam barwnych szybciej niż na kształty drobnych detali.

Wysokość montażu reguluje rozporządzenie MSWiA z 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719). Znak powinien znajdować się na wysokości od 150 do 200 cm od posadzki, mierząc do dolnej krawędzi tablicy. To przedział celowo wybrany powyżej linii wzroku osoby siedzącej na wózku, ale poniżej poziomu, na którym tablica ginie w tle instalacji.

Zastosowanie w praktyce lokalizacje, które decydują o sensie oznakowania

Znak E024 montuje się przy każdych drzwiach ewakuacyjnych przystosowanych do przejazdu wózka inwalidzkiego. Minimalna szerokość światła przejścia, zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), wynosi 90 cm w nowym budownictwie publicznym. W istniejących obiektach remontowanych dopuszcza się 80 cm, lecz tylko w uzasadnionych przypadkach i po wykazaniu braku technicznej możliwości rozszerzenia otworu.

Korytarze prowadzące do wyjść ewakuacyjnych stanowią drugą kluczową strefę montażu. Piktogram umieszcza się w miejscach zmiany kierunku ruchu, przy rozgałęzieniach korytarzy oraz w obrębie holi i recepcji. Typowy dystans między znakami w ciągłym odcinku korytarza nie powinien przekraczać 15 m odpowiada to polu widzenia osoby siedzącej na wózku, które wynosi około 120° w poziomie.

Strefy przy schodach połączonych z podjazdem lub windą wymagają szczególnej uwagi. W tych punktach droga ewakuacyjna zmienia geometrię, a użytkownik musi podjąć decyzję o kierunku ruchu w krótkim czasie. Znak E024 montuje się wówczas po obu stronach podestu, tak aby był widoczny zarówno od strony schodów, jak i od strony podjazdu.

Praktyka obiektowa pokazuje, że nawet poprawnie rozmieszczone znaki tracą funkcję, gdy ich pole widzenia zasłaniają elementy małej architektury. Donice, stojaki na ulotki, automaty z napojami wszystkie te elementy potrafią zredukować widoczność piktogramu do poziomu, w którym dostrzega go dopiero osoba w odległości dwóch metrów. Audyt rozmieszczenia oznakowania powinien zawsze obejmować spacer z perspektywy osoby na wózku.

W budynkach wielokondygnacyjnych znak montuje się na każdym piętrze, niezależnie od tego, czy dane piętro posiada własne wyjście ewakuacyjne. Ewakuacja może przebiegać drogą okrężną przez inną klatkę schodową, niż ta, którą użytkownik wszedł do budynku. Brak oznakowania na piętrach pośrednich tworzy luki, w których użytkownik traci orientację właśnie wtedy, gdy czas ucieka najszybciej.

Normy, przepisy i odpowiedzialność co grozi za brak oznakowania

Norma PN-EN ISO 7010:2012 „Symbole graficzne Barwy bezpieczeństwa i znaki bezpieczeństwa Zarejestrowane znaki bezpieczeństwa" definiuje kod E024 jako „Drzwi ewakuacyjne dla osób niepełnosprawnych". Norma ma status normy zharmonizowanej, co oznacza, że jej stosowanie stanowi domniemanie zgodności z wymaganiami rozporządzenia CPR 305/2011 w sprawie wyrobów budowlanych. W polskim prawie odesłanie do tej normy znajduje się w rozporządzeniu MSWiA oraz w wytycznych CNBOP-PIB.

Rozporządzenie MSWiA w sprawie oznakowania dróg ewakuacyjnych nakłada obowiązek umieszczania znaków ewakuacyjnych uzupełniających do których należy E024 we wszystkich obiektach, w których z przepisów techniczno-budowlanych wynika konieczność zapewnienia dróg ewakuacyjnych dostosowanych do potrzeb osób z niepełnosprawnością ruchową. Dotyczy to budynków użyteczności publicznej, biur, hoteli, szpitali, obiektów handlowych o powierzchni sprzedaży powyżej 2000 m² oraz szkół i uczelni.

Stara norma PN-92/N-01256/02, choć formalnie wycofana, wciąż pojawia się w starszych instrukcjach bezpieczeństwa pożarowego. Zawierała ona polską wersję piktogramu oznaczoną symbolem P24. Różnica między P24 a E024 sprowadza się do proporcji sylwetki oraz tła obecna wersja ISO stosuje kontrast zieleni sygnalizacyjnej z białym symbolem, natomiast stara norma dopuszczała odwrócenie kolorów. W nowych instalacjach należy stosować wyłącznie wersję zgodną z PN-EN ISO 7010.

Brak oznakowania lub zastosowanie nieprawidłowego piktogramu stanowi naruszenie przepisów o ochronie przeciwpożarowej. Kontrolerzy Państwowej Straży Pożarnej mogą nakazać usunięcie nieprawidłowości w wyznaczonym terminie, a w skrajnych przypadkach wstrzymać użytkowanie obiektu. Odpowiedzialność za stan oznakowania ponosi właściciel lub zarządca budynku, niezależnie od tego, czy powierzył obsługę techniczną firmie zewnętrznej.

Parametry techniczne i materiały jak dobrać znak do warunków eksploatacji

Najczęściej spotykane wymiary to 150×150 mm, 200×200 mm oraz 300×300 mm. W korytarzach szpitalnych i hotelowych, gdzie odległość obserwacji przekracza 10 m, rekomenduje się wariant 200×200 mm lub większy. Na długich odcinkach prostych korytarzy, gdzie znak musi być czytelny z 25-30 m, stosuje się tablicę 300×300 mm. Dobór wielkości nie jest kwestią estetyki, lecz kąta widzenia pod obciążeniem stresem pożarowym.

Folia samoprzylepna sprawdza się na gładkich, nienarażonych na uszkodzenia mechaniczne powierzchniach wewnętrznych. Jej trwałość wynosi 3-5 lat w warunkach standardowych, po czym klej traci przyczepność, a nadruk blaknie pod wpływem promieniowania UV nawet w oświetleniu jarzeniowym. Koszt w przeliczeniu na metr kwadratowy oscyluje wokół 120-180 zł/m², co czyni ją najtańszą opcją, ale i najmniej trwałą.

Płyta PCV o grubości 1-2 mm to standard korytarzy biurowych i hotelowych. Odporna na zarysowania i łatwa w czyszczeniu środkami dezynfekującymi, wytrzymuje 7-10 lat eksploatacji. Cena kształtuje się w przedziale 280-420 zł/m². Aluminium kompozytowe (dibond) dedykowane jest strefom zewnętrznym i przemysłowym wytrzymuje ponad 10 lat, toleruje skrajne temperatury od -40°C do +80°C, a jego koszt sięga 650-900 zł/m².

Znaki fotoluminescencyjne stanowią osobną kategorię techniczną. Powłoka z fosforowodoru strontowego pochłania światło w zakresie widzialnym i UV, a następnie emituje je przez 8-12 godzin po zaniku źródła. W praktyce po 60 minutach od odcięcia zasilania luminancja powierzchni znaku wynosi około 20 mcd/m² wystarczająco, by odczytać piktogram z odległości 10 m w całkowitej ciemności. Norma DIN 67510 klasyfikuje te produkty w klasach C do F, przy czym dla dróg ewakuacyjnych zaleca się klasę D lub wyższą.

Fenoluminescencja, choć kosztowna, pełni funkcję ratunkową przy awarii oświetlenia awaryjnego. Pożar potrafi zniszczyć instalację elektryczną w ciągu kilku minut od zapłonu wówczas znak świecący w ciemności staje się jedynym drogowskazem dla osób o ograniczonej mobilności. Inwestycja w luminofor zwraca się w postaci minut, nie złotówek.

Nie w każdej lokalizacji fotoluminescencja jest wymagana prawnie. W strefach z niezawodnym zasilaniem awaryjnym (szpitale posiadające agregaty prądotwórcze, centra danych z zasilaniem UPS klasy A) znak standardowy w zupełności wystarcza. Natomiast w korytarzach piwnicznych, garażach podziemnych i klatkach schodowych budynków mieszkalnych wielorodzinnych fotoluminescencja bywa wręcz konieczna, bo instalacja awaryjna tam często nie istnieje.

Jak prawidłowo rozmieścić znaki lista kontrolna dla zarządcy budynku

Audyt rozmieszczenia znaków E024 warto przeprowadzać nie rzadziej niż raz na dwa lata lub po każdej zmianie aranżacji wnętrz. Punktem wyjścia jest plan dróg ewakuacyjnych zatwierdzony przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych rozmieszczenie znaków musi być z nim w pełni spójne. Niezgodność pomiędzy dokumentacją a stanem faktycznym to jeden z najczęstszych powodów decyzji pokontrolnych nakazujących natychmiastowe uzupełnienie oznakowania.

Przy każdych drzwiach ewakuacyjnych z dostępem dla wózka inwalidzkiego znak montuje się po stronie klamki. Osoba zbliżająca się do drzwi zobaczy piktogram w naturalnym polu widzenia jeszcze przed podjęciem decyzji o otwarciu. Na trasie dojścia do wyjścia znaki ustawia się w taki sposób, by wskazywały kierunek bez konieczności zatrzymywania się różnica między dobrym a złym oznakowaniem polega właśnie na tym, czy użytkownik może podążać za strzałką bez świadomego jej szukania.

W strefie holu i recepcji znak umieszcza się nad drzwiami lub bezpośrednio przy nich, na wysokości 200 cm od posadzki. Takie umiejscowienie eliminuje ryzyko zasłonięcia przez osoby stojące w kolejce. Na każdym piętrze, niezależnie od obecności własnego wyjścia, oznakowanie powinno prowadzić użytkownika do najbliższej klatki schodowej z wyjściem na zewnątrz. Wreszcie widoczność z odległości 15 m stanowi minimalny standard, choć w długich korytarzach szpitalnych dąży się do 25 m.

• Przy każdych drzwiach ewakuacyjnych z dostępem dla wózka inwalidzkiego
• Na trasie dojścia do wyjścia, w odstępach nie większych niż 15 m
• W strefie holu i recepcji, na wysokości 150-200 cm od posadzki
• Na każdym piętrze, również pośrednim
• Widoczny z minimum 15 m przy normalnym oświetleniu

Montaż mechaniczny różni się w zależności od podłoża. Folia samoprzylepna wymaga odtłuszczenia powierzchni alkoholem izopropylowym i aplikacji w temperaturze powyżej 15°C. PCV i aluminium mocuje się za pomocą kołków rozporowych lub taśmy dwustronnej VHB ta ostatnia utrzymuje obciążenie do 5 kg na metr kwadratowy bez wiercenia w ścianę. W obiektach zabytkowych, gdzie ingerencja w strukturę ścian wymaga pozwolenia konserwatora, taśma VHB bywa jedyną dopuszczalną metodą montażu.

Konserwacja i kontrola okresowa

Znak BHP nie jest elementem jednorazowym wymaga okresowej kontroli stanu technicznego. Folia samoprzylepna po pięciu latach traci przyczepność, a jej powierzchnia matowieje, redukując czytelność o 30-40%. PCV żółknie pod wpływem promieniowania UV, szczególnie w pomieszczeniach z oknami wychodzącymi na południe. Aluminium pokrywa się warstwą tlenku, która paradoksalnie chroni nadruk, ale matowi tło.

Protokół kontroli okresowej obejmuje cztery punkty. Po pierwsze, sprawdzenie widoczności z zaplanowanej odległości kontroler siada na wózku inwalidzkim i próbuje odczytać piktogram z 15 m. Po drugie, weryfikację integralności mechanicznej pęknięcia, odspojenia, brakujące narożniki. Po trzecie, pomiar luminancji znaków fotoluminescencyjnych miernikiem zgodnym z DIN 67510 wymagana wartość to minimum 80 mcd/m² po 10 minutach od zaniku oświetlenia. Po czwarte, sprawdzenie zgodności lokalizacji z aktualnym planem dróg ewakuacyjnych.

Częstotliwość kontroli zależy od typu obiektu. W szpitalach i domach opieki co sześć miesięcy, ze względu na intensywną eksploatację i dezynfekcję środkami chemicznymi. W biurach i hotelach raz na rok. W budynkach użyteczności publicznej o niskim natężeniu ruchu co dwa lata. Każdą kontrolę dokumentuje się wpisem do książki obiektu budowlanego, co stanowi dowód w razie kontroli Państwowej Straży Pożarnej.

Kryteria wyboru dostawcy certyfikat, odporność, realne parametry

Pierwszym kryterium selekcji jest certyfikat zgodności z normą PN-EN ISO 7010:2012. Dokument powinien być wydany przez jednostkę notyfikowaną lub akredytowane laboratorium badawcze. Samo oświadczenie producenta o zgodności z normą nie wystarcza w świetle przepisów o wyrobach budowlanych. Drugim kryterium jest odporność materiału na warunki środowiskowe producenci podają klasę odporności UV (minimum 7 w skali 1-8 dla eksploatacji zewnętrznej) oraz zakres temperatur pracy.

Trzecim kryterium jest trwałość nadruku. Norma ISO 4892-2 definiuje test przyśpieszonego starzenia 1000 godzin ekspozycji w komorze symulującej warunki atmosferyczne odpowiada około 5 latom eksploatacji zewnętrznej. Renomowani producenci publikują wyniki takich testów, pozwalając obiektywnie porównać produkty. Tanie znaki z nieznanego źródła często blakną już po pierwszym sezonie letnim, co przekłada się na konieczność wymiany w cyklu dwu-, trzykrotnie krótszym niż deklarowany.

Przy zakupie hurtowym warto zwrócić uwagę na numer partii produkcyjnej oraz datę produkcji. Folie samoprzylepne mają ograniczony okres przydatności do użycia po 12 miesiącach od daty produkcji klej traci właściwości nawet w oryginalnym opakowaniu. Dostawca powinien dostarczać znaki z minimum sześciomiesięcznym zapasem czasu do upływu tej daty. Zignorowanie tego parametru prowadzi do sytuacji, w której znaki odklejają się od ściany w ciągu kilku tygodni od montażu.

Fotoluminescencyjne produkty premium różnią się od tanich odpowiedników przede wszystkim rodzajem luminoforu. Fluorek cynku aktywowany miedzią (ZnS:Cu) zapewnia luminancję początkową 300-400 mcd/m² i czas świecenia do 12 godzin. SrAl₂O₄:Eu,Dy (glinian strontu aktywowany europem i dysprozem) osiąga luminancję 600-800 mcd/m² i czas świecenia przekraczający 20 godzin. Ten drugi luminofor, droższy o 40-60%, oferuje parametry nieosiągalne dla produktów budżetowych.

Integracja z systemem oznakowania znaki uzupełniające i komplementarność

Znak E024 nie funkcjonuje w izolacji. W praktyce współpracuje z całą rodziną znaków ewakuacyjnych uzupełniających E001 (wyjście ewakuacyjne), E002 (wyjście ewakuacyjne w prawo), E003 (wyjście ewakuacyjne w lewo), a także ze znakami PPOŻ i pierwszej pomocy. Rozmieszczenie wszystkich tych elementów musi tworzyć spójny system informacyjny, w którym użytkownik podąża od jednego piktogramu do następnego bez konieczności interpretacji.

Zasada komplementarności oznacza, że znak E024 montuje się zawsze w parze ze znakiem E001 lub E002/E003. Pierwszy informuje, że za drzwiami znajduje się droga ewakuacyjna dostępna dla osoby na wózku. Drugi wskazuje kierunek ruchu. Pominięcie któregoś z elementów tworzy lukę informacyjną użytkownik wie, że wyjście istnieje, ale nie wie, w którą stronę podążać, albo odwrotnie, wie, że musi iść w prawo, ale nie ma pewności, czy za rogiem nie napotka bariery architektonicznej.

W obiektach, w których droga ewakuacyjna zmienia kierunek wielokrotnie, znaki rozmieszcza się gęściej niż w ciągach prostych. Praktyka hotelowa pokazuje, że w labiryncie korytarzy piętra hotelowego dystans między znakami powinien wynosić 7-10 m, czyli mniej niż standardowe 15 m. Taka gęstość eliminuje momenty dezorientacji, w których użytkownik gubi szlak i cofa się, blokując drogę innym.

Zarządca obiektu odpowiada za spójność systemu, ale w praktyce montaż poszczególnych znaków zleca się różnym wykonawcom firmie budowlanej przy remoncie, instalatorowi systemów ppoż przy przeglądzie, ekipie sprzątającej przy wymianie tablicy informacyjnej. W efekcie system oznakowania potrafi rozjechać się stylistycznie: obok siebie wiszą znaki foliowe, PCV i aluminiowe, każdy w innym formacie. Audyt integracyjny raz na dwa lata porządkuje ten bałagan, wskazując elementy do wymiany na spójny typoszereg.

Scenariusze użycia jak sprawdza się oznakowanie w realnych obiektach

Hotel trzygwiazdkowy z 80 pokojami to typowy przykład obiektu, w którym znak E024 pojawia się w trzech lokalizacjach: przy drzwiach wyjścia ewakuacyjnego na każdym piętrze, w korytarzu prowadzącym do klatki schodowej oraz przy samych drzwiach zewnętrznych. Pokój przystosowany dla osoby z niepełnosprawnością ruchową oznakowany jest dodatkowo piktogramem na drzwiach, ale droga z pokoju do wyjścia musi być oznakowana w sposób ciągły, bez luk.

Szpital wielooddziałowy stawia przed systemem oznakowania szczególne wymagania. Ewakuacja pozioma do sąsiedniej strefy pożarowej bywa szybsza niż ewakuacja pionowa schodami. W takim układzie znak E024 montuje się przy każdych drzwiach oddziałających stref, a także w obrębie korytarzy łączących oddziały. Sale intensywnej terapii wymagają wariantów fotoluminescencyjnych, ponieważ ich instalacja elektryczna zawiera złożone systemy podtrzymania, które mogą ulec awarii kaskadowej przy pożarze.

Urząd gminy, przychodnia, szkoła podstawowa obiekty administracyjno-edukacyjne stanowią największą grupę użytkowników oznakowania E024. W przychodniach znaki montuje się przy wejściu głównym oraz w poczekalniach, wskazując drogę do gabinetów na parterze i do windy prowadzącej na wyższe kondygnacje. Szkoły wymagają oznakowania korytarzy prowadzących do wyjść ewakuacyjnych z auli, sali gimnastycznej oraz stołówki miejsc o dużym skupisku ludzi i potencjalnie chaotycznym przebiegu ewakuacji.

Centrum handlowe o powierzchni 15 000 m² posiada zazwyczaj 4-6 dróg ewakuacyjnych przystosowanych do potrzeb osób z niepełnosprawnością ruchową. Znaki E024 montuje się przy każdej z nich, a dodatkowo w strefach food court oraz przy wielopoziomowych parkingach. Odległość widzenia w tak dużych przestrzeniach wymaga stosowania największego rozmiaru 300×300 mm, często w wariancie fotoluminescencyjnym ze względu na złożoność instalacji elektrycznej.

Znak drzwi ewakuacyjnych dla niepełnosprawnych w prawo to nie dekoracja ściany korytarza. To element systemu ratującego życie, podlegający normie PN-EN ISO 7010:2012 oraz rozporządzeniu MSWiA. Wybór materiału, formatu i wariantu fotoluminescencyjnego powinien wynikać z analizy warunków eksploatacji obiektu, a nie z kalkulatora cenowego. Dobrze rozmieszczony, regularnie kontrolowany znak kosztuje niewiele w przeliczeniu na metr kwadratowy jego brak lub błędna instalacja kosztuje znacznie więcej, gdy sekundy uciekają.

Źródła i akty prawne:
PN-EN ISO 7010:2012 Symbole graficzne. Barwy bezpieczeństwa i znaki bezpieczeństwa. Zarejestrowane znaki bezpieczeństwa (www.iso.org)
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719) (www.isap.sejm.gov.pl)
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 tekst jednolity) (www.isap.sejm.gov.pl)
PN-92/N-01256/02 Znaki bezpieczeństwa. Ewakuacja (norma wycofana, stosowana w starszych obiektach) (www.pkn.pl)
DIN 67510 Phosphorescent pigments and products (www.din.de)
Wytyczne Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej (www.cnbop.pl)
